SONY MCC-S40MD 是采用了一颗一英寸背照式1420万像素的Exmor R® CMOS 成像器,外观采用圆柱形一体化设计专为手术室环境设计的超轻4K摄像机,与传统摄像机采用的小传感器相比,它能捕捉到更多光线,从而能展现细腻细节,以及较低图像噪点。它配备一个具有12倍变焦功能的大口径、大光圈影像稳定镜头,能提供高倍率变焦能力,内置非球面镜片可减少失真及色差。这款超清术野摄像机通过索尼超解像技术能够拍摄到约20倍数码变焦的清晰图像。在医用环境下可根据手术室内的无影灯自动进行曝光补偿、可全自动调整相机抖动等细处理等,同时机身也支持远程操作和自动及手动两种对焦模式,可为复杂的外科手术拍摄详实的特写镜头,确保出色的 4K 图像品质的同时能够通过 HDMI 输出 4K 视频,并通过 3G-SDI 输出高清视频,是手术室环境下同时连接 4K 监视器及医用录像机的理想之选。

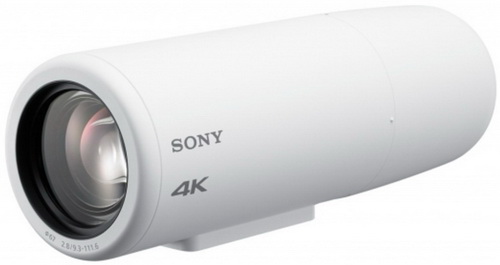

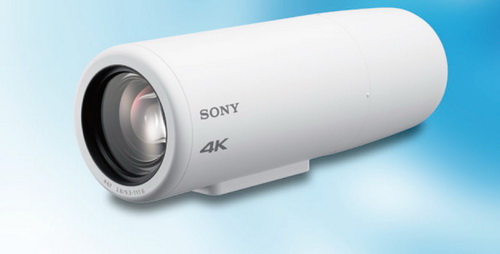

(整体外观)

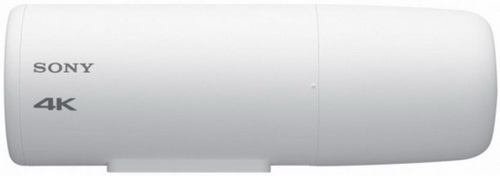

(侧视外观)

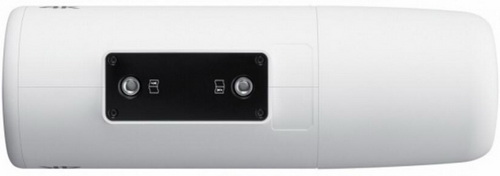

(底部手柄接口)
(背板接口)
一般信息 | |
输入电压 | 9V至24V直流输入电流 |
1A(9V时)至0.4A(24V时)工作温度 | |
0ºC至40ºC | |
工作湿度 | 20%至80%(无冷凝) |
工作压力 | 700hPa至1060hPa |
存放与运输温度 | –20ºC至+60ºC |
存放与运输湿度 | 20%至90%(无冷凝) |
存放与运输压力 | 700hPa至1060hPa |
质量 | 约1200克尺寸 |
约90(宽)×93(高)×269 | |
(深)毫米(不包括凸出部分) | |
系统参数 | |
图像设备 | ExmorR1英寸CMOS固态图像传感器 |
总像素:约2090万 | |
有效像素:约1420万 | |
变焦功能 | |
清晰影像变焦模式 | QFHD:光学变焦:12倍;数字变焦:1.67倍;最大:20倍 |
HD/SD:光学变焦:12倍;数字变焦2.0倍;最大:24倍 | |
数字变焦模式 | 光学变焦:12倍;数字变焦12倍;最大:144倍 |
焦距 | f(广角)至f(长焦):9.3毫米至111.6毫米 |
F2.8至F4.5 | |
ND滤镜 | 内部(输入/输出)可以组合两个光密度为1/4和1/16的 |
ND滤镜。 | |
(0、1/4、1/16和1/64) | |
IR止滤镜 | 内部(输入/输出,可拆卸)图像稳定 |
电子、光学和混合 | |
最小物距 | 80毫米(广角)至1000毫米(长焦) |
最低照度 | 0.2lux |
快门速度 | 1/6至1/10000 |
水平分辨率 | 1800条电视线或更多对焦系统 |
对焦灵敏度 | 自动/手动 |
F6.2(标准) | |
曝光控制 | 自动/手动 |
光圈控制 | 自动/手动 |
增益 | 0dB至39dB |
白平衡 | 自动/手动 |
信噪比 | 61dB(标准) |
对比度增强 | 可用 |
数字降噪 | 可用(2D/3D) |
彩条 | 可用 |
图像旋转 | 水平+垂直 |
图像翻转 | 水平 |
静止图像输出 | 可用 |
图像配置文件 | 6 |
摄像机控制 | 接口:RS-232C协议:VISCA |
I/O连接 | |
视频输出 | HDMI1.4b(A型)不支持CEC功能 |
兼容SDI(BNC) | |
SMPTE292/424标准 | |
控制输入 | RS-232C(D-sub9针)电源接口 |
附录: | HR10G-7R-4P(73)(DCIN接口) |
视频信号 | |
HDMI输出 | QFHD:(3840×2160)@29.97p、25p |
HD:(1920×1080)@59.94p、50p、59.94i、50i | |
SD:(720×480)@59.94p、(720×576)@50p | |
SDI 输出 | QFHD:无 |
HD:(1920×1080)@59.94p、50p、59.94i、50i | |
SD:无 |
SONY MCC-S40MD 使用说明书下载:MCC-S40MD 使用说明.pdf(右键点击另存为)
