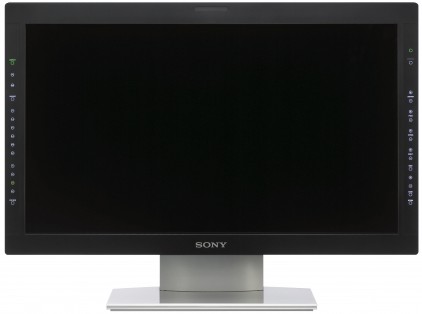

LMD-3251TC 3D医用显示器

更新:2019-9-28 21:52:39点击:
  • 产品品牌SONY
  • 产品型号LMD-3251TC
产品介绍



SONY LMD-3251TC 是一款支持3D成像的医用监视器,它能实际取代传统2D成像设备,为外科医生提供内窥镜和手术显微镜拍摄到的高分辨率图片的立体视图,如今,3D成像已成为手术室越来越重要的工具。3D改善了深度感知和空间定位,提供准确、逼真的视觉体验。这样,即便是复杂的手术程序,也能提供更为逼真的视觉体验。 LMD-3251TC 是一款高性能 32 英寸*全高清监视器,专为在医疗环境中使用而设计。连接到 3D 摄像机系统后,佩戴轻巧舒适的被动偏光眼镜,外科医生和工作人员便可以看到平稳流畅的高分辨率影像。 监视器完全符合医院手术室使用的医疗安全标准。它也适合用于需要高质量 3D 观看效果的其他环境,从咨询室和诊所到会议厅和培训室。



以全高清 1920 x 1080 分辨率观看有感染力、细节丰富的 3D 影像

观看 3D 内窥镜和手术显微镜摄像机系统拍摄到的影像时,细节更丰富,效果更逼真。采用先进的偏光滤镜技术,外科医生和手术室工作人员佩戴轻巧、舒适的被动眼镜后即可观看到以全高清格式呈现的平滑流畅、无闪烁、视觉舒适的立体影像。


使用轻便、易于佩戴的 3D 眼镜观看

佩戴被动 3D 眼镜后即可观看立体的全高清影像,且该眼镜无需电源,即使长时间佩戴也不会感到疲劳。大多数脸型均可舒适地佩戴 BKM-30G,并且该眼镜采用专门设计的鼻托和脚套,方便将眼镜固定到位。超轻 BKM-31G 夹片式型号采用便捷的上翻设计,可以固定在普通眼镜上。


采用 LED 背光的节能环保面板

面板的节能 LED 背光提供了相较于传统 CCFL 设计而言更高的图像亮度和更低的功耗。无汞背光还减少了最终处置时潜在的环境影响。


3D/2D 可切换

除高分辨率 3D 影像外,LMD-3251TC 还能够以全高清分辨率显示传统 2D 手术摄像机系统拍摄到的影像。


通过广视角呈现清晰影像

LMD-3251TC 采用 32” α-Si 有源矩阵 TFT 宽屏显示面板,最大限度地减少了所有视角的色差。在手术中使用时,有助于呈现一致的影像。


涂层面板减少了光反射

AR 涂层减少了环境光的反射,即便在高亮度的光线条件下使用时也能确保高对比度。


自然的层次和精确的色彩再现

先进的 10 位数字视频信号处理器以流畅自然的层次重现准确、逼真的影像。


ChromaTRU 色彩匹配,呈现准确可靠的色彩

LMD-3251TC 确保外科医生看到的色彩是拍摄对象的准确重现。各面板在出厂时都对 RGB 坐标进行了准确校准,确保最高的逼真度以及多台监视器上一致的色彩重现。进一步校准可保持所有灰度级别中统一色温时的白平衡。


色温和伽玛曲线选择

可从三种预设色温模式(D93、D65、D56)和五种用户定义的设置中选择显示器色温。还可选择 CRT 2.2 和 DICOM 伽玛曲线设置,以符合不同模式的需求。


多种显示模式

LMD-3251TC 支持多种 2D 显示模式,包括画并画 (SBS)、画外画 (POP) 和画中画 (PIP)。可在一台监视器上显示多个来源的影像。添加可选 BKM-256DD DVI-D 输入适配器后,支持显示来自两个同步 DVI 输入信号的影像。


镜像为并肩工作带来方便

监视器的镜像功能使助手能够观看外科医生的显示器的“翻转”镜像。当两位外科医生在病人的反方向点进行手术时,它是理想的选择。有了此功能,外科医生便不需要像在传统手术室中那样并排站着工作,共同观看一台显示器。


控件保护

显示器的按键禁止功能可以防止从控制面板进行误操作。按下控制面板上的“控制”按钮后,即可关闭 LED 切换灯并取消切换功能。


广泛的 2D 和 3D 输入功能

监视器接受多种输入信号作为标准,包括复合、Y/C、RGB/分量、HD15 和 DVI-D 用于两个可选输入板的双扩展插槽允许将 LMD-3251TC 用作多格式监视器,支持 3G/HD-SDI。


优化 3D 观看效果的黑色边框

显示器采用独特的黑色边框设计,不仅提供了出色的观看背景,还向外科医生显示了清晰、优化的 3D 影像视图。


符合医疗安全标准

该监视器符合美国、加拿大和欧洲产品安全标准,并通过了 IEC 60601-1 认证。



图像性能
面板 a-Si TFT 主动式矩阵液晶屏
图像尺寸(对角线) 801.3mm
有效图像尺寸 698.4 x 392.9mm (水平 x 垂直)
分辨率 1920 x 1080 像素(全高清)(水平 x 垂直)
宽高比 16:09
像素效率 0.9999
背光灯 LED
视角(面板规格) 89°/89°/89°/89°(典型)(上/下/左/右 对比度 >10:1)
垂直视角(3D 模式) 35°,观看距离 620mm 以上,串扰低于 7%(典型)
输入信号
复合输入 BNC(x1), 1Vp-p±3dB 负同步
Y/C 输入 Mini-DIN 4 芯(x1),Y:1Vp-p±3dB 负同步,C:0.286Vp-p±3dB
(NTSC 黑场信号电平),0.3Vp-p ±3dB(PAL 黑场信号电平)
RGB,分量输入 BNC(x3),RGB:0.7Vp-p±3dB(绿色同步,0.3Vp-p 负同步)
分量:0.7Vp-p±3dB(75% 色度标准彩条信号)
DVI-D 输入 DVI-D(x1),TMDS 单链路
HD15 输入 D-sub 15 芯(x1),R/G/B:0.7Vp-p 正同步(绿色同步,0.3Vp-p 负同
步),同步:全部电平(无极性 水平/垂直分别同步)
即插即用功能:符合 DDC2B
外同步输入 BNC(x1),0.3 到 4.0Vp-p± 两极三重或负极性二重
选购端口 两个端口,信号格式:H:15kHz 到 45kHz,V:48Hz 到 60Hz
并行遥控 模块化接口 8 芯(x1)(插针可指派)
串行遥控(LAN) D-sub 9 芯(RS-232C)(x1),RJ-45(x1)
(以太网,10BASE-T/100BASE-TX)
直流输入 XLR 型 4 芯(公)(x1),5V/24V DC(输出阻抗 0.05ohms 或更低)
输出信号
复合输出 BNC(x1), 环通,带 75 Ω 自动终接功能
Y/C 输出 Mini-DIN 4 芯(x1),环通, 带 75 Ω 自动终接功能
RGB,分量输出 BNC(x3), 环通, 带 75 Ω 自动终接功能
外同步输出 BNC(x1), 环通, 带 75 Ω 自动终接功能
一般规格
电源要求 液晶监视器(LMD-3251TC):
- 直流输入:24V 5.0A 5V 0.060A(使用交流适配器供电)
交流适配器(索尼,AC-110MD):
- 交流输入:100V - 240V AC, 50/60Hz,1.53A - 0.58A
- 直流输出:24V 5.0A 5V 0.060A
功耗 约 100W(最高,当使用 2x BKM-229X)
操作温度 0℃ 到 35℃(建议温度:20℃ 到 30℃)
操作湿度 30% 到 85%(无凝结)
存放/运输温度 -20℃ 到 +60℃
存放/运输湿度 0% 到 90%
操作/存放/运输压力 700hPa 到 1060hPa
尺寸(宽 x 高 x 深) 783 x 479.2 x 124.3mm
783 x 582.8 x 229mm(使用 SU-32FW 选购支架)
重量(带选购件) 13.8kg(安装 2x BKM-229X)
重量 13.3kg(未安装输入适配器)
随机附件 交流适配器(AC-110MD)(1),交流电源线(1),交流插头夹(2),3D
眼镜(眼镜式)(1),3D 眼镜(夹片式)(1),左/右标签(1),使用说明
书(1),快速参考(1),监视器首次使用指南(1),销售公司指南(1),
保修手册(1)
认证和标准 安全 US/CA:UL 60601-1,CAN/CSA-C22.2 No. 60601-1,
EU:EN 60601-1
EMC US/CA:FCC 第 15 部分 A 级,ICES-003 A 级,EU:EN 60601-1-2
AU:EN 55011 B 级,J:VCCI A 级
CB 认证 IEC 60601-1, IEC 60065
医学规章 FD&C 法案 II 级,医学设备
(FDA)
MDD (EC) I 级,医学设备
